Električni trosmjerni kontrolni ventil rashladne tekućine za BTMS u električnim vozilima
Trosmjerni ventil rashladne tekućine visokih- performansi za EV BTMS – precizna kontrola protoka rashladne tekućine, brz odziv i pouzdano upravljanje temperaturom za sustave hlađenja baterije električnih vozila.
Opis
Ako tražite električni trosmjerni kontrolni ventil rashladne tekućine za btms u električnim vozilima, dobrodošli u veleprodaju proizvoda iz naše tvornice. Kao jedan od vodećih proizvođača i dobavljača u Kini, ponudit ćemo vam najbolju uslugu i brzu isporuku. Sada provjerite ponudu kod našeg prodavača.
Električni trosmjerni kontrolni ventil rashladne tekućine za BTMS u električnim vozilima
Električni trosmjerni kontrolni ventil rashladne tekućineopis
Naš-3{3}}kontrolni ventil rashladne tekućine visokih performansi posebno je projektiran za sustave toplinskog upravljanja baterijom (BTMS) u električnim vozilima (EV) i hibridnim aplikacijama. Dizajniran za preciznu kontrolu i preusmjeravanje protoka rashladne tekućine, ovaj ventil omogućuje učinkovito prebacivanje između različitih rashladnih krugova - kao što su načini hlađenja paketa baterija, premosnice hladnjaka, petlje radijatora ili grijanja - osiguravajući da baterija radi u optimalnom rasponu temperature u svakom trenutku.
 |
 |
Problem protiv rješenja
| Problemi s konvencionalnim ventilom | Naše vrhunsko rješenje |
| Netočna kontrola uzrokuje promjene temperature (±2 stupnja) | Karakteristika protoka jednakog postotka daje stabilan, precizan izlaz (±0,5 stupnjeva) |
| Propuštanje na zatvorenoj luci troši energiju (obilazni protok) | Mjehurić{0}}nepropusno-zatvaranje (manje od ili jednako 0,1% curenja) sprječava gubitak energije |
| Kratak životni vijek u aplikacijama s rashlađenom vodom (kondenzacija, korozija) | Nosač od nehrđajućeg čelika + tijelo od mesinga/bronce otporno je na koroziju, 100, 000+ ciklusa |
Ključne prednosti uključuju:
Precizna kontrola protoka
Podržava uključivanje/isključivanje ili proporcionalnu regulaciju za točno upravljanje temperaturom i minimalno curenje-protoka.
Robusno električno pokretanje
Dostupan u 12V ili 24V DC verzijama s brzim vremenom odziva i malom potrošnjom energije; dodatna PWM ili LIN/CAN komunikacija za pametnu integraciju.
Širok radni raspon
Dizajnirano da izdrži ekstremna automobilska okruženja od -40 stupnjeva do +120 stupnjeva, s izvrsnom otpornošću na vibracije, koroziju i rashladna sredstva na bazi glikola.
Kompaktan i lagan dizajn
Optimiziran za-prostorno ograničene BTMS module, jednostavna instalacija u bilo kojoj orijentaciji i minimalan utjecaj na težinu sustava.
Visoka izdržljivost i pouzdanost
Zaštita s oznakom IP67- (opcija), nizak pad tlaka, vrhunska izvedba brtvljenja i dug radni vijek potvrđen za teške primjene EV-a.
Svestrane konfiguracije
3-putni ventili za rashladnu tekućinu mogu se dizajnirati u promjerima u rasponu od 16Øs do Ø25, zahtijevajući samo promjene dimenzija cijevi. Ventil za vodu Ø25 omogućuje kontrolu protoka od 5 L/MIN do 100 L/MIN.
Kako to radi: Tehničko objašnjenje

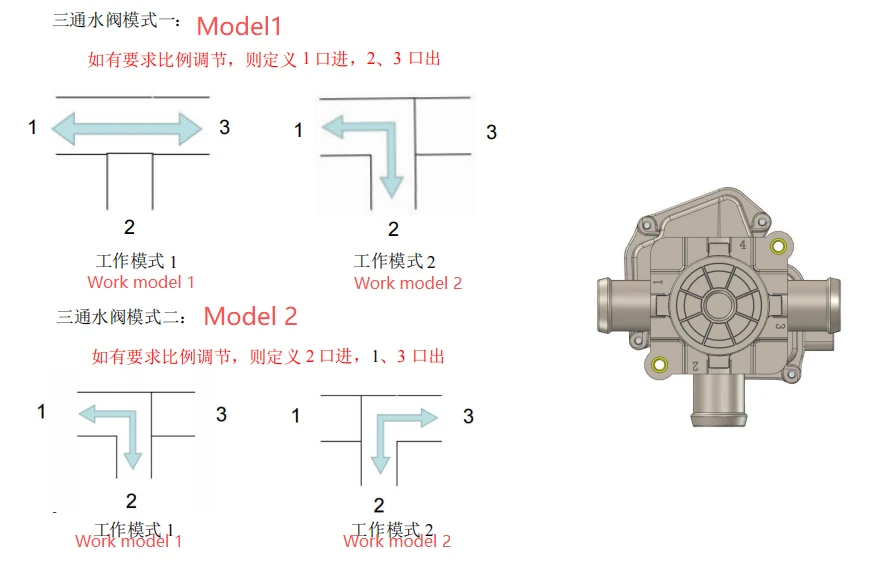

Princip rada
Trosmjerni ventil rashladne tekućine regulira protok ohlađene vode preusmjeravanjem umjesto zaustavljanjem protoka-održavajući konstantan tlak u sustavu dok modulira temperaturu.
Tehničke specifikacije
| Ne | Naziv parametra | Vrijednosti |
| 1 | Unutarnje curenje vodenog ventila | Manje od ili jednako 20 ml/min (ispitivanje vodom), razlika tlaka 30 kPa |
| 2 | Vanjsko propuštanje vodenog ventila | Manje od ili jednako 5 mL/min (ispitivanje plina), 340 kPa (manometarski tlak) |
| 3 | Vrijeme odgovora na promjenu načina rada | <10s |
| 4 | Metoda kontrole | LIN |
| 5 | Standardni radni napon | 24V |
| 6 | Raspon radnog napona | 20V~30V |
| 7 | Životni vijek | 300.000 ciklusa prebacivanja |
Teoretska krivulja otpora protoku trosmjernog ventila rashladne tekućine (100% potpuno otvoreno)
| srednje | 50% etilen glikol |
| Temperatura | 25 stupnjeva |
| Vanjski promjer cijevi | Φ25 |
| Protok | 5-50L/min |
Vitrina trosmjernog ventila rashladne tekućine
Dolje je prikazan dijagram mjesta ugradnje (dopušteni kutovi ugradnje).
Zahtjevi za povezivanje s vozilom:
Idealno za-tekućinom hlađena baterijska električna vozila (BEV), komercijalne električne kamione i autobuse, sustave za pohranu baterije (BESS) i upravljanje toplinom gorivih ćelija. Ističe se u scenarijima koji zahtijevaju dinamičko usmjeravanje rashladne tekućine, kao što su aktivni/pasivni načini hlađenja, povrat otpadne topline i toplinsko balansiranje s više-petlji.
Bilo da ste OEM, Tier-1 dobavljač ili integrator sustava, naš 3-smjerni ventil rashladne tekućine pruža pouzdana, učinkovita i isplativa rješenja za upravljanje toplinom koja pomažu vašim EV sustavima da postignu veću izvedbu i usklađenost sa strogim industrijskim standardima.
Nudimo fleksibilne OEM/ODM usluge, uključujući prilagođene konfiguracije priključaka, specifikacije aktuatora i punu tehničku podršku. Uzorci i detaljni podatkovni listovi dostupni su na zahtjev.
potvrde
✅ Direktiva o tlačnoj opremi
✅ U skladu s RoHS (prijateljski za okoliš)
✅ IATF 16949 certificirana proizvodnja
✅ Usklađenost sa standardima curenja
Transparentnost logistike i plaćanja
Možemo podržati različite vrste dostave i načina plaćanja.
Plaćanje: T/T, PayPal, L/C, Western Union.
Dostava: DHL, FedEx, UPS, zračni prijevoz, pomorski prijevoz (FCL/LCL).
Dostava: Uzorci za 7-10 dana. Skupne narudžbe za 30-35 dana.
Profil tvrtke
Hebei Nanfeng Automobile Equipment (Group) Co., Ltdje vertikalno integrirana industrijska grupacija specijalizirana za toplinske sustave električnih vozila. S1 međunarodno trgovačko poduzeće(Beijing Golden Nanfeng) i5 naprednih proizvodnih pogona, pružamo-do-krajnju kontrolu nad kvalitetom, cijenom i inovacijom.
📍 Zapovjedništvo:Industrijsko područje Wumaying, okrug Nanpi, Hebei, Kina
🏭 Veličina objekta: 80,000 m²
🌍 Izvozna tržišta:Azija, Europa, Sjeverna i Južna Amerika
Poziv na akciju
- Jeste li spremni specificirati ventile za svoj HVAC projekt?
- Dobijte detaljne specifikacije, BIM modele i cijene prilagođene vašim zahtjevima.
